HyFlow Trinkwassertrennstation gemäß DIN EN 1717 555 Profi, S32636

HyFlow Trinkwassertrennstation gemäß DIN EN 1717 555 Profi, S32636, 4260522185319

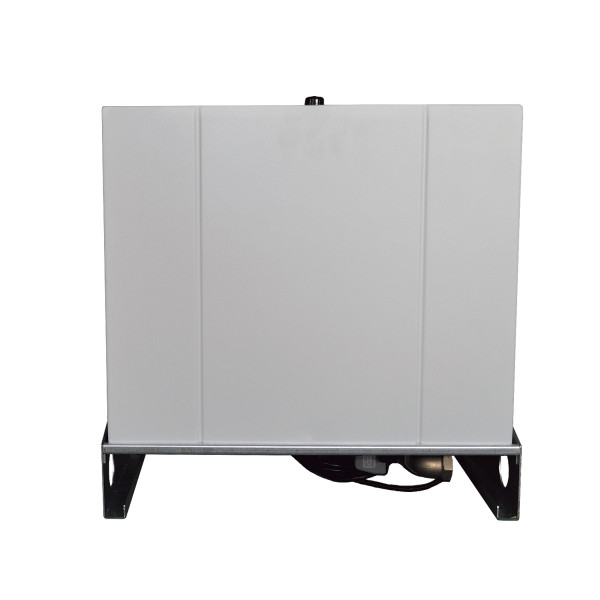

Die TW-Matic Profi ist eine kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation nach DIN EN 1717 zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf" Typ AB nach DIN EN 13077. Die Trennstation TW-Matic Profi besteht aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, 1,5 m Netzkabel mit Schuko-Stecker, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einer feuerverzinkten Tragekonsole zur Wand und Bodenbefestigung sowie einer lichtgrauen Abdeckhaube aus ABS (Kunststoff) und in der S-Version einer Abdeckhaube aus ABS mit Schalldämmung. Die TW-Matic Profi verfügt über eine mehrstufige und selbstansaugende Kreiselpumpe mit ruhigem Lauf, die zuverlässig und leise ist und außerdem einen niedrigen Energieverbrauch hat. Sie besteht größtenteils aus Edelstahl mit Laufrädern aus Noryl und einer Gleitringdichtung aus Keramik und Grafit, fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln sowie Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur +40 °C nicht übersteigt. Die maximale Ansaughöhe beträgt 8 m. Die Pumpe muss in einer trockenen und frostfreien Umgebung eingesetzt und die Umgebungstemperatur muss zwischen +5 °C und +40 °C liegen. Die TW-Matic Profi besitzt einen elektronischen Pumpenschaltautomaten, der auf der Druckseite der Pumpe installiert ist und die Pumpe automatisch bei Wasserentnahme startet und auch automatisch nach der Entnahme wieder ausschaltet sowie die Pumpe vor Trockenlauf schützt. Der Schaltautomat verfügt über einen Drucksensor und einen Strömungswächter, über die er die Pumpe druckabhängig einschaltet und strömungsabhängig ausschaltet. Bei dem Schaltautomat der TW-Matic Profi ist der Einschaltdruck werksseitig auf 1,5 bar eingestellt, lässt sich aber mittels einer angebrachten Schraube zwischen 1,5 bar und 3,5 bar einstellen. Die Einstellung des Einschaltdrucks ist stufenlos, zur genauen Einstellung wird ein Druckmesser benötigt. Der Druckschalter reguliert lediglich den Anlaufdruck, wirkt jedoch keinen Einfluss auf den Betriebsdruck der Anlage aus, der einzig und allein von den Eigenschaften der Pumpe abhängig ist. Bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von 10 Sekunden die Pumpe ab. Der Schaltautomat verfügt über einen kleinen Wasserpuffer aus Gummimembrane und Ausdehnungsfeder (max. Inhalt 20 ccm), der bei kleinsten Leckagen die Pumpe vor zu häufigem Anlaufen schützen soll sowie ein spezielles Rückschlagventil, dass vor Druckschlägen aus der Leitung schützt. Des Weiteren besitzt der Schaltautomat eine automatische Reset-Funktion, durch die das System nach einer Betriebsstörung mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen. Die TW-Matic Profi enthält einen Einspeisebehälter aus MDPE (Kunststoff) mit 18 Litern Nenn- und 5 Litern Nutzvolumen sowie einem freien Auslauf zur Erfüllung der Vorgaben nach DIN EN 1717. Bei dem freien Auslauf handelt es sich um den Typ AB nach DIN EN 13077, einem Überlauf mit einem "nicht kreisförmigen Querschnitt" (also Rechteck). Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil DN 17 (von A. & K. Müller) mit PE-Schwimmer sowie KTW- und DVGW-W270 Zertifizierung. Die Montage der Bauteile erfolgt auf einer feuerverzinkten Tragekonsole zur Wand- und Bodenbefestigung, im Lieferumfang hierin enthalten sind auch Wandhalterung und Befestigungsmaterial. In der Standardvariante besitzt die TW-Matic Profi eine schwarze Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser für die elektronischen Bauteile und zur optischen Abrundung. In der Version S ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absorptionsspektrum besitzt, brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist. Die TW-Matic Profi fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +5 °C bis +35 °C liegt. Die Umgebungstemperatur muss zwischen +5 °C bis +40 °C liegen und das System muss in einer trockenen und frostfreien Umgebung installiert sein. Seine kompakte Bauform, die spezielle Wandhalterung, sowie die lösbaren Verschraubungen an Trinkwasser- und Druckanschluss ermöglichen eine einfache, sichere und schnelle Installation.
