HyFlow Elektrische Trinkwassernachspeisung 1/2", S32629

HyFlow Elektrische Trinkwassernachspeisung 1/2", S32629, 4260769235563

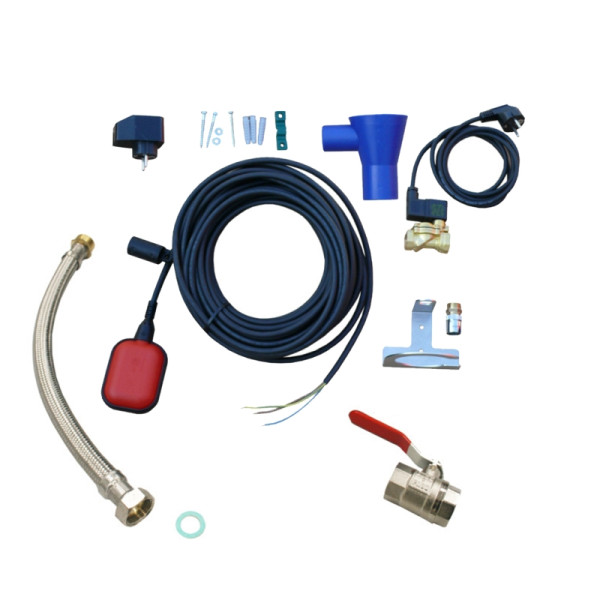

Die Trinkwassernachspeisung ist eine Nachspeiseset gemäß DIN EN 1717 zur Trennung der Trinkwasser- und Betriebswasserleitung der Flüssigkeitskategorie 5 über einen "freien Auslauf Typ AA" in Anwendungen, bei denen eine Gefahr durch Rückfließen, Rückstauen oder Rückdrücken von Betriebswasser möglich ist und damit die Gefahr einer Kontamination der Trinkwasserleitung besteht. Die Trinkwassernachspeisung beinhaltet ein Magnetventil DN 13 (1/2") oder DN 17 (3/4") mit einem Druckbereich von 0,3 bis 10 bar und einer Netzspannung von 220 V bis 240 V bei 50 Hz im Netz. Die TRINKWASSERNACHSPEISUNG ist inklusive einer Edelstahlhalterung und einem einhängbaren Trichter als "freier Auslauf Typ AA" zur Erfüllung der DIN EN 1717. Der anliegende Betriebsdruck darf 4 bar nicht überschreiten, da ansonsten der Auffangtrichter den erhöhten Volumenfluss nicht aufnehmen und ableiten kann und es zu Wasserverlusten und Beschädigungen durch Überlaufen des Trinkwassers kommen kann. Bei einem Druck von > 4 bar ist dann ein geeigneter Druckminderer zu installieren. Der Trichter verfügt über einen Anschluss DN 50 mit Abgang nach unten für den Anschluss der Nachspeiseleitung und einem seitlichen Abgang DN 40 zum Anschluss des Notüberlaufs. Es ist unbedingt darauf zu achten, dass der freie Auslauf in vertikaler Lage eingebaut wird, das heißt, der freie Auslauf muss immer lotrecht zu der sich einstellenden Wasserrückstau-Ebene installiert werden. Dabei befindet sich der Trinkwasseranschluss oben und der Trichterauslauf unten. Trinkwasseranschluss und Trichterauslauf stehen in einer senkrechten Position zueinander. Nur in einer solchen Einbausituation ist die Funktionstüchtigkeit und Normenkonformität als "freier Auslauf" nach DIN EN 1717 gewährleistet. Der Trichterauslauf wird in die Muffe eines passenden Rohres DN 50 gesteckt, um einen störungsfreien Wasserlauf zu gewährleisten und sollte einer mindestens 300 mm langen Beruhigungsstrecke folgen. Keinesfalls darf der freie Auslauf in eine räumliche Begrenzung eingebaut werden, wo ein Überlaufen von Rückstauendem Nicht-Trinkwasser über den Trichterrand behindert oder sogar verhindert werden könnte. Die Installation eines "freien Auslaufs" in der Zisterne ist grundsätzlich verboten, der freie Auslauf muss so installiert werden, dass eventuell überlaufendes Wasser dirket ins Abwassersystem gelangt (z.B. Bodenablauf). Der freie Auslauf muss mindestens 150 mm über dem maximal möglichen Nicht-Trinkwasserspiegel (Rückstauebene) installiert werden. Außerdem verfügt die Trinkwassernachspeisung über einen Schwimmerschalter mit 20 m Kabel und Gegengewicht sowie einem Zwischenstecker zur Verbindung zwischen Magnetventil und Schwimmerschalter zur Steuerung der bedarfsgerechten Nachspeisung. Der Schwimmerschalter muss so installiert werden, dass zwischen Behälterboden und Schwimmer noch mindestens 12 cm Abstand bestehen. Das Nachspeiseset ist optimal geeignet für eine Regenwassernutzungsanlage, welche nicht hausintern mit Trinkwasser nachgespeist wird. Über ein Magnetventil wird so bedarfsabhängig der Regenwasserspeicher mit Wasser befüllt, um somit die ständige Betriebsbereitschaft der Anlage zu gewährleisten. Die Steuerung erfolgt hierbei über einen Schwimmerschalter im Regenwasserspeicher, der über einen Zwischenstecker das Magnetventil öffnet und schließt.
