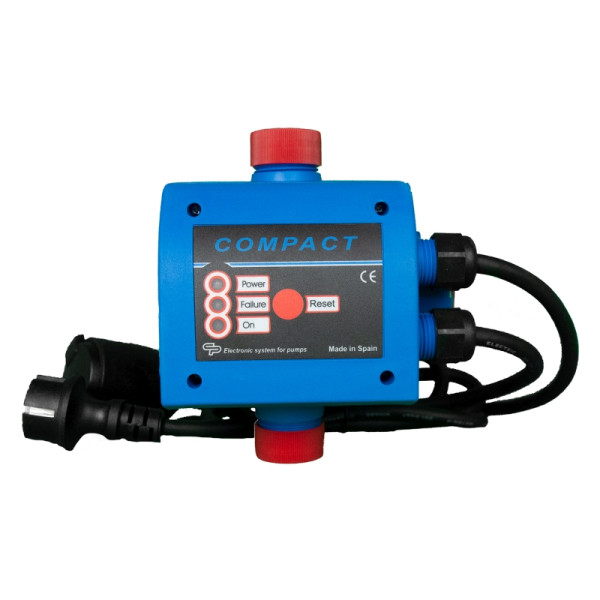

HyFlow Druckschalter Compact 2 RMC S Elektronischer Druckschalter, S32049, 4260769237161

Der Compact 2 ist ein elektronischer Druckschalter, der auf der Druckseite der Pumpe installiert wird, die Pumpe bei Wasserentnahme automatisch startet und nach der Entnahme automatisch wieder ausschaltet. Er verfügt über einen Drucksensor und einen Strömungswächter, wodurch die Pumpe druckabhängig eingeschaltet und strömungsabhängig ausgeschaltet wird. Das Gerät ist einfach zu installieren und zu handhaben und mit einem Manometer, drei LED-Leuchtanzeigen zur Funktionskontrolle, einer automatischen Reset-Funktion, einer Betätigungstaste für manuellen Anlauf, einem Trockenlaufschutz, einer Schraube zur Regulierung des Einschaltdrucks, einem kleinen Wasserpuffer aus Gummimembran und Feder sowie einem 1,5 Meter langen Kabel mit Schuko-Stecker und einem 0,3 Meter langen Kabel mit Schuko-Kupplung ausgestattet. Ein zusätzliches Rückschlagventil ist nicht erforderlich, da der Compact 2 über ein spezielles integriertes Rückschlagventil verfügt, das auch vor Rammschlägen schützt. Er kann direkt auf der Pumpe oder zwischen Pumpe und erster Entnahme installiert werden, muss jedoch trocken, frostfrei und vertikal montiert werden. Der Einschaltdruck ist werksseitig auf 1,5 bar eingestellt, kann jedoch stufenlos zwischen 1,5 und 3,5 bar mittels einer Schraube angepasst werden, wobei ein Druckmesser für die genaue Einstellung erforderlich ist. Das System reguliert lediglich den Anlaufdruck und hat keinen Einfluss auf den Betriebsdruck der Anlage, der ausschließlich von den Eigenschaften der Pumpe abhängt. Bei einem Durchfluss von weniger als zwei Litern pro Minute schaltet der Compact 2 die Pumpe nach einer Nachlaufzeit von zehn Sekunden ab. Er verfügt über einen kleinen Wasserpuffer mit einem maximalen Inhalt von 20 cm³, der bei kleinen Leckagen die Pumpe vor häufigem Anlaufen schützt, sowie über ein spezielles Rückschlagventil, das vor Druckschlägen aus der Leitung schützt. Die automatische Reset-Funktion ermöglicht es dem System, nach einer Betriebsstörung mehrmals automatisch neu zu starten, um den Betrieb ohne manuellen Eingriff soweit möglich wiederherzustellen. Der Compact 2 hat eine Spannung von 230 Volt, eine Frequenz von 50 Hertz, einen maximalen Wasserdruck von zehn bar, einen maximalen Durchfluss von zehn Kubikmetern pro Stunde und eine maximale Fördermediumtemperatur von 60 Grad Celsius. Die Schutzklasse ist IP 65, die anschließbare Pumpenleistung beträgt 1,5 Kilowatt und 16 Ampere. Das Gerät ist ausschließlich für den Betrieb mit klarem Wasser geeignet, da Verschmutzungen wie Sand, Sedimente, Feststoffe oder kleine Steine den Durchflusssensor oder das integrierte Rückschlagventil verstopfen oder verschmutzen und somit den Betrieb beeinträchtigen können. Um Funktionsstörungen durch Verstopfungen oder Verschmutzungen vorzubeugen, wird der Einsatz eines Filters empfohlen. Das Gerät darf nicht zur Förderung anderer Flüssigkeiten verwendet werden.

Einsatzbereich: Regenwassernutzung

Anwendungsgebiet: Zisternen und Tanks aus Kunststoff oder Beton, Auffangbecken

Verwendung: Wasserentnahme aus Zisternen oder Auffangbecken

Technische Kurzbeschreibung:

elektronischer Druckschalter, der eine Pumpe druckabhängig einschaltet und strömungsabhängig mit einer Nachlaufzeit von 10 Sekunden ausschaltet
Einschaltdruck mittels Stellschraube und Druckmesser von 1,5 bis 3,5 bar einstellbar
Spannung 230 V / 50 Hz, anschließbare Pumpenleistung bis 1,5 kW und 16 A, Schutzklasse IP 65
maximaler Durchfluss 10 m³/h und maximaler Wasserdruck 10 bar
ausgestattet mit einem Manometer und LED-Leuchtanzeigen zur Funktionskontrolle, Trockenlaufschutz, Taste für manuellen Anlauf und einer automatischen Reset-Funktion (ART), zum mehrmaligen automatischen Starten nach Betriebsstörung
besitzt eine Gummimembran mit Feder als kleiner Wasserpuffer, um bei kleinsten Leckagen die Pumpe vor zu häufigem Anlaufen zu schützen, und ein spezielles integriertes Rückschlagventil gegen Rammschläge aus der Druckleitung

Lieferumfang: Compact 2:

kompaktem Gehäuse aus Kunststoff mit Eingangs- und Ausgangsstutzen 1" AG (oben und unten zentriert), Stellschraube für Einschaltdruckeinstellung sowie Manometer (seitlich)
integriert sind Druck- und Strömungssensor, spezielles Rückschlagventil, Gummimembran mit Ausdehnungsfeder (max. Inhalt 20 cm³) und Display mit 3 LED-Leuchtanzeigen und RESET-Knopf
1,5 m Kabel mit Schukostecker und 0,3 m Kabel mit Schukokupplung
