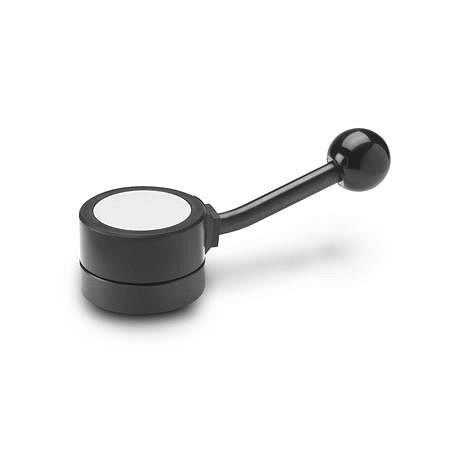

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B

Hersteller:	Ganter
Herstellernummer:	215-60-K16-B
EAN:	4045525094772

Weitere Artikel von Ganter

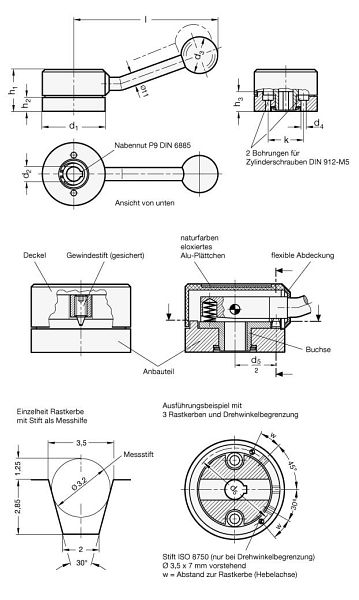

Technische Daten:

d3: 32
d4: 5,2
RoHS
Gewicht: 0,58 kg
Form: B, mit Zahnkranz (30 Rastkerben)
d5: 50
h1: 39 mm
h2: 15 mm
l: 125 mm
h3: 18,5 mm
Bohrung d2: K 16
w: 19°
Außendurchmesser d1: 60
k: 36 mm

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B, 4045525094772 Mit Rasthebeln GN 215... mehr

Menü schließen

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B, 4045525094772

Mit Rasthebeln GN 215 können Wellen um bestimmte Winkel verstellt und arretiert werden. Zum Verstellen wird der Hebelarm gegen Federkraft aus der Rastkerbe gehoben (Einhandbedienung).Eine Drehwinkelbegrenzung kann mit zwei Anschlagstiften erzielt werden (Skizze).Die Buchse ist durch Passfeder / Nabennut mit der Welle verbunden.Das Anbauteil ist feststehend, am Maschinenkörper durch zwei Schrauben (M5) befestigt.Der Hebelarm mit dem Raststift stellt die Verbindung zwischen feststehendem Anbauteil und der Welle her.Die Rastkerben sind durch den Deckel gegen Späne und dergleichen geschützt. Der Deckel wird von Hand aufgedrückt, elastische Segmente rasten in eine Rille ein. Zur Demontage kann er mit einem Schraubendreher abgehoben werden.

Sie erhalten Ihren persönlichen 15 €-Gutschein mit Ihrer Bestellbestätigung

Für über 200 € einkaufen und 15 €-Gutschein für die nächste Bestellung über 200 € erhalten

15€

140,42 €* 118,00 € Netto

*inkl. MwSt. Versandkostenfrei

Versandkostenfreie Lieferung!

Lieferzeit 3-5 Werktage

Sicher bezahlen

Für Firmen: Jetzt kaufen, in 30 Tagen zahlen!

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B

Diesen Artikel hinzufügen und schnellen Versand genießen

Beliebtes Produkt! Über 15 Personen haben es bereits im Warenkorb

Gratis VERSAND - Direkt vom Hersteller!

Topseller im Shop!

Bewährtes Produkt

Internationale Top-Brands vertrauen uns bereits!

Sicheres Einkaufen

Sicheres Einkaufen

Versandkostenfrei ab 50€
Schnelle Lieferung
Ihr persönlicher Käuferschutz

Hersteller:	Ganter
Herstellernummer:	215-60-K16-B
EAN:	4045525094772

Ganter

Weitere Artikel von Ganter

Technische Daten:

d3: 32
d4: 5,2
RoHS
Gewicht: 0,58 kg
Form: B, mit Zahnkranz (30 Rastkerben)
d5: 50
h1: 39 mm
h2: 15 mm
l: 125 mm
h3: 18,5 mm
Bohrung d2: K 16
w: 19°
Außendurchmesser d1: 60
k: 36 mm

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B, 4045525094772 Mit Rasthebeln GN 215... mehr

Menü schließen

Ganter Rasthebel, Stahl (GN 215-60-K16-B), 215-60-K16-B, 4045525094772

Mit Rasthebeln GN 215 können Wellen um bestimmte Winkel verstellt und arretiert werden. Zum Verstellen wird der Hebelarm gegen Federkraft aus der Rastkerbe gehoben (Einhandbedienung).Eine Drehwinkelbegrenzung kann mit zwei Anschlagstiften erzielt werden (Skizze).Die Buchse ist durch Passfeder / Nabennut mit der Welle verbunden.Das Anbauteil ist feststehend, am Maschinenkörper durch zwei Schrauben (M5) befestigt.Der Hebelarm mit dem Raststift stellt die Verbindung zwischen feststehendem Anbauteil und der Welle her.Die Rastkerben sind durch den Deckel gegen Späne und dergleichen geschützt. Der Deckel wird von Hand aufgedrückt, elastische Segmente rasten in eine Rille ein. Zur Demontage kann er mit einem Schraubendreher abgehoben werden.
