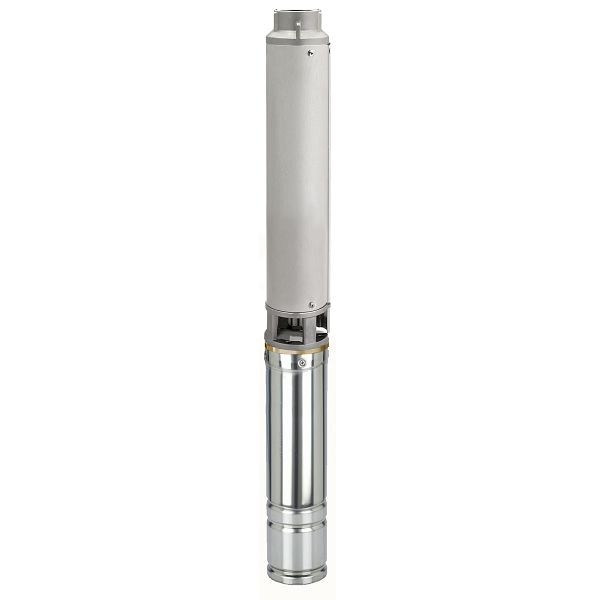

ewuaqua iWater 4" Tiefbrunnenpumpe Top4 4-140 Basis Paket 400 V, 23607

ewuaqua iWater 4" Tiefbrunnenpumpe Top4 4-140 Basis Paket 400 V, 23607, 4260522187030

Die Top4 ist eine mehrstufige Hocheffizienz-Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4“ (DN 110) und größer. Hydraulik und Motor nach Nema-Standard sind mittels Kupplung direkt verbunden. Das Top4 Basis-Paket hat eine hochwertige iWater-Hydraulik, die außen vollständig aus Edelstahl besteht. Des Weiteren hat das Basis-Paket schwimmende Laufräder aus Polycarbonat (Radial- oder Halb-Axial-Laufräder), Leiträder aus Noryl und einen Spaltring aus Edelstahl. Außerdem ist die Hydraulik mit einem Saugsieb, Befestigungsösen und einem Anschlussstutzen als Gewindestutzen 1 ¼“ oder 2“ (nach ISO 228) aus Edelstahl sowie einem eingebauten Rückschlagventil ausgestattet. Das Top4 Basis-Paket hat einen 3-Phasen Franklin Electric-Motor aus Edelstahl, der von höchster Qualität ist, ein Maximum an Lebensdauer und höchste Effizienz auch unter schwierigsten Lastbedingungen bietet und einen hohen Wirkungsgrad bei geringen Betriebskosten garantiert. Der Motor ist mit verschleißfreien, wassergeschmierten Radial- und Axiallagern für einen langlebigen und 100% wartungsfreien Betrieb ausgestattet. Eine FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und ermöglicht eine Lagertemperatur von bis zu -15 °C. Der Motor verfügt über eine hermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung sowie ein tauschbares, trinkwassergeeignetes Flachkabel mit Steckverbindung (Water-Bloc) an beiden Enden. Der Motor hat einen Motorschutz als thermischem Auslöser nach EN 60947-4-1. Beim Betrieb mit einem Frequenzumrichter ist darauf zu achten, dass die Grenzwerte von mindestens 30 Hz und maximal 60 Hz nicht überschritten werden. Die Motoren bis 3 kW haben ein Drucklager mit bis zu 4000 N Drucklast, die Motoren von 4,0-7,5 kW sogar über ein verstärktes Drucklager, welches bis zu 6500 N Drucklast geeignet ist. Eine Spezialmembran sorgt für Druckausgleich im Motor. Die Top4 fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 150 gr/m³ aus Bohrlöchern und Brunnen. Die Größe des Bohrlochs muss gewährleisten, dass beim Einsatz der Pumpe zur Kühlung des Motors eine minimale Strömung von 8 cm/s besteht. Ansonsten muss ein Kühlmantel verwendet werden. Die Körnung der schleifenden Partikeln darf nicht größer als 2 mm und die Temperatur des geförderten Wassers darf nicht höher als +30 °C sein. Die Pumpe sollte maximal 20 gleichmäßig verteilte Starts und Stopps pro Stunde bei 60 Sekunden Ein/Aus-Zeit leisten. Es handelt sich um eine 3-phasige Pumpe mit einer Spannung von 380-415 V bei einer Frequenz von 50 Hz im Netz. Die Pumpe ist für den Dauerbetrieb geeignet. Die maximale Eintauchtiefe beträgt 150 m. Die Ansaugung des Wassers erfolgt über ein Filtersieb zwischen Hydraulik und Motor. Durch die entstehende Strömung erfolgt die Kühlung des Motors. Die Top4 erfüllt die Vorgaben der seit 01.01.2012 gültigen EU-Richtlinie 547/2012.

Bei laufender Pumpe muss der Druckstutzen mindestens 1 m unter dem niedrigsten, dynamischen Wasserspiegel eingetaucht sein. Deshalb ist der Einbau einer Trockenlaufschutzvorrichtung zu empfehlen, die die Pumpe stoppt, wenn der Wasserstand unter diesen Grenzwert fällt. Der Mindestabstand zwischen der Position der Pumpe und dem Brunnenboden muss verhindern, dass sich weder Schlamm noch Sand um den Motor ansammeln können und damit möglicherweise eine Überhitzung verursachen. Die Pumpe kann in waagerechter Position eingebaut werden, allerdings muss dann die Pumpe mit der Achse mindestens 0,5 m über dem Boden installiert werden. Ein zusätzliches Rückschlagventil sollte zur Garantie der Dichtigkeit montiert werden. Die Anlage sollte so eingerichtet werden, dass die Luft beim Start leicht entweichen kann. Außerdem empfiehlt sich auch in waagerechter Position ein Neigungswinkel von mindestens +5 Grad (Wellenende nach oben), um das Radiallager zu entlasten und die Lebensdauer der Pumpe zu verlängern.

Die Pumpe ist optimal geeignet zur Trinkwasserförderung (aus Brunnen), Brunnenwasserförderung, Wasserförderung aus Fluss- oder Seewasser sowie für den Betrieb in Druckerhöhungsanlagen und Grundwasserwärmeanlagen.

Verwendungshinweis

• Einfamilien- und Mehrfamilienhäuser, Sport-, Freizeit- und Grünflächen, Gewächshäuser, Gewerbe- und Industrieeinheiten, Landwirtschaft, Hotels
