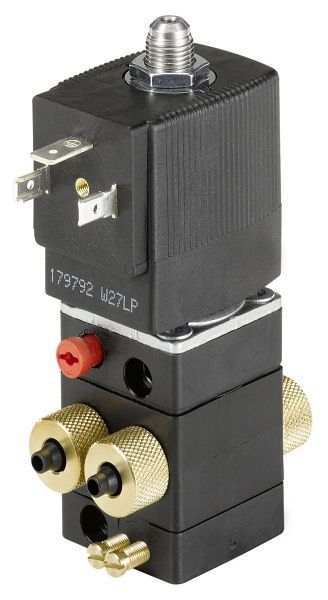

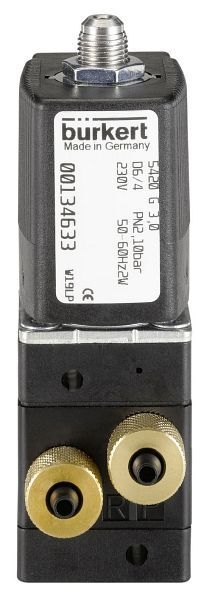

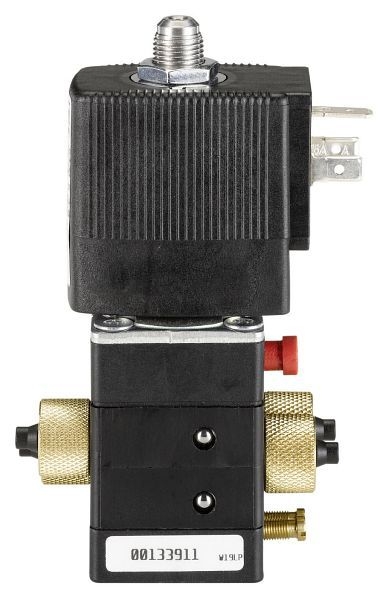

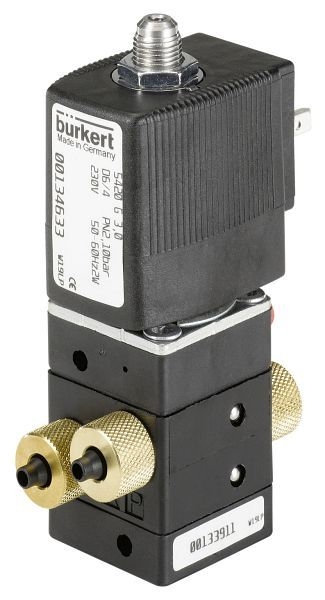

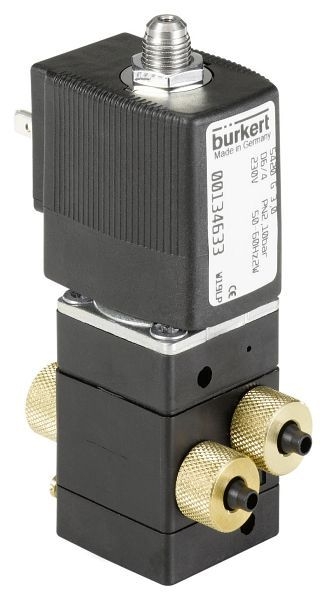

Bürkert 4/2-Wege-Pneumatikventil, Typ 5420-G03,0-BA61-BA61-B5-024/56-02, 134631

Hersteller:	Bürkert
Herstellernummer:	134631
EAN:	4053913029251

Weitere Artikel von Bürkert

Technische Daten:

Gewicht in kg: 0,29
Ursprungsland: DE
CE-Zeichen: Ja
Einzelverpackungshöhe in mm: 47
Einzelverpackungsbreite in mm: 90
Einzelverpackungstiefe in mm: 143
Ersatzteile: 00645572 - Stopfensatz AC; 00645565 - Spulensatz 24/56 2W SG5; 00045986 - Pneumatikventil ohne Spule
Vorsteuerung Pneumatikventil 1: 6014
Anreihmaß 1: 33 mm
Hauptventil Dichtung Werkstoff: NBR (Nitrilkautschuk)
Vorsteuerung Dichtung Werkstoff: NBR (Nitrilkautschuk)
Nenndruck min: 2,5 bar
Nenndruck max.: 10 bar
Temperatur Umgebung min: -10 °C
Temperatur Umgebung max.: 55 °C
Temperatur Medium min: -10 °C
Temperatur Medium max.: 60 °C
Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
Gerätesteckdose im Lieferumfang: nicht enthalten
Elektrischer Anschluss Position: gegenüber Versorgungsseite
Typ: 5420
Produktuntergruppe: Pneumatikventile
Rückstellart: Luftfeder + mechanische Feder
Hauptventil Funktionsprinzip: Sitzventil
Ventil-Ansteuerung Art: elektrisch
Schaltzeit öffnen max.: 30 ms
Schaltzeit schließen max.: 20 ms
Nennbetriebsart/Einschaltdauer: 100 %
Vorsteuerung Nennweite (mm): 1,1 mm
Hauptventil Nennweite (Kv-Wert) 1 (P): 3 mm
QNn Wert (Gas): 150 l/min
Versorgungsanschluss Typ: Verschraubungssystem
Versorgungsanschluss Durchmesser (mm): 6 mm
Versorgungsanschluss Verschraubungssystem: Schlauchverschraubung
Arbeitsanschluss Typ: Verschraubungssystem
Arbeitsanschluss Durchmesser (mm): 6 mm
Arbeitsanschluss Verschraubungssystem: Schlauchverschraubung
Arbeitsanschluss Position: gegenüber der Versorgerseite
Arbeitsanschluss Werkstoff: PA (Polyamid)
Schutzart (IP max. bei geeignetem Anschluss): IP65
Spannung min / Nennspannung: 24 V
Spannung max. / Nennspannung: 24 V
Wechselspannung: Ja
Spannung Frequenz: 50/60 Hz
Elektrische Leistungsaufnahme min.: 2 W
Elektrische Leistungsaufnahme max.: 2 W
Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
Ventilfunktion: G - in Ruhestellung geöffnet - Druckanschluss 1 (P) nach Arbeitsanschluss 2 (B), Arbeitsanschluss 4 (A) nach Ausgang 3 (R) geöffnet
Fluidischer Leitungsanschluss Anzahl: 4
Ventilfunktion Anzahl-Schaltstellungen: 2
Ventilfunktion Handbetätigung: Ja
Ventilfunktion Handbetätigung Art: Drehhebel
Ventilfunktion Handbetätigung Werkstoff: PA (Polyamid)
Ventilfunktion Handbetätigung Arretierung: Ja
Ventilfunktion Handbetätigung Schraubenschlitz: Ja

00314820 - Gerätesteckdose Bauform A
00005049 - Nippel kpl.
00005432 - Abdeckplatte kpl.
00005373 - Anschlussplatte 5-Fach
00005356 - Anschlussplatte 2-Fach
00005357 - Anschlussplatte 3-Fach
00005372 - Anschlussplatte 4-Fach
00005374 - Anschlussplatte 6-Fach
00005390 - Verschlusskappe
00006553 - Anschlussplatte 8-Fach
00314802 - Gerätesteckdose Bauform A
00314812 - Gerätesteckdose Bauform A
00005424 - Schalldämpfer kpl.

Bürkert 4/2-Wege-Pneumatikventil, Typ 5420-G03,0-BA61-BA61-B5-024/56-02, 134631, 4053913029251... mehr

Menü schließen

Bürkert 4/2-Wege-Pneumatikventil, Typ 5420-G03,0-BA61-BA61-B5-024/56-02, 134631, 4053913029251

Der Typ 5420 ist ein vorgesteuertes 4-Wege-Sitzventil mit Servomembranen. Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.

Hervorzuheben:

Kompaktventil
Übergesteckte Spule
Abluft drosselbar
Schlauch-, Gewinde- und Flanschanschluss
Sitzventil-Ausführung
