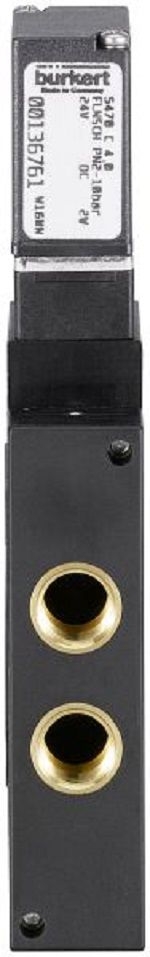

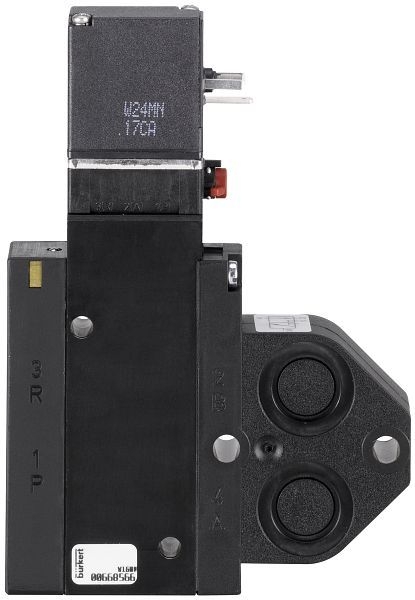

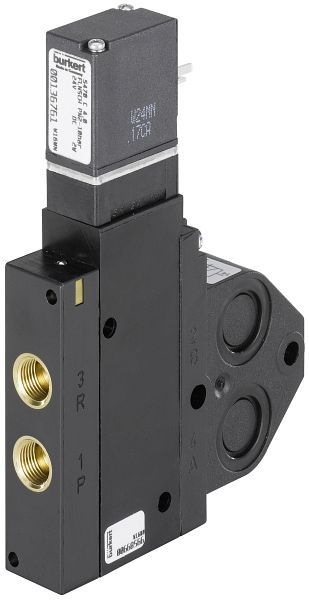

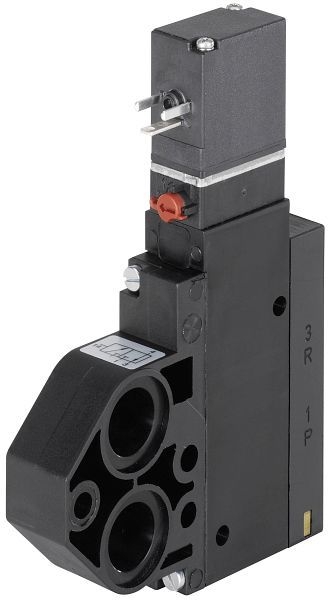

Bürkert 3/2-Wege-Pneumatikventil, Typ 5470-C04,0-GM81-FS05-B0-BBH/DC-03, 136762

Hersteller:	Bürkert
Herstellernummer:	136762
EAN:	4053913007280

Weitere Artikel von Bürkert

Technische Daten:

Gewicht in kg: 0,16
Ursprungsland: DE
CE-Zeichen: Ja
Einzelverpackungshöhe in mm: 47
Einzelverpackungsbreite in mm: 90
Einzelverpackungstiefe in mm: 143
Vorsteuerung Pneumatikventil 1: 6106
Anreihmaß 1: 19 mm
Hauptventil Dichtung Werkstoff: NBR (Nitrilkautschuk)
Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
Nenndruck min: 2 bar
Nenndruck max.: 10 bar
Temperatur Umgebung min: -10 °C
Temperatur Umgebung max.: 55 °C
Temperatur Medium min: -10 °C
Temperatur Medium max.: 50 °C
Elektrischer Anschluss Art: Steckerbild Form C nach DIN EN 175301-803
Gerätesteckdose im Lieferumfang: nicht enthalten
Elektrischer Anschluss Position: Versorgungsseite
Typ: 5470
Produktuntergruppe: Pneumatikventile
Rückstellart: Luftfeder + mechanische Feder
Hauptventil Funktionsprinzip: Sitzventil
Ventil-Ansteuerung Art: elektrisch
Schaltzeit öffnen max.: 15 ms
Schaltzeit schließen max.: 12 ms
Nennbetriebsart/Einschaltdauer: 100 %
Vorsteuerung Nennweite (mm): 1,2 mm
Hauptventil Nennweite (Kv-Wert) 1 (P): 4 mm
QNn Wert (Gas): 300 l/min
Versorgungsanschluss Typ: Innengewinde
Versorgungsanschluss Gewindeart: G
Versorgungsanschluss Durchmesser (Zoll): 1/8 Zoll
Arbeitsanschluss Typ: Flansch
Arbeitsanschluss Position: gegenüber der Versorgerseite
Arbeitsanschluss Flanschbild: NAMUR
Arbeitsanschluss Werkstoff: PA (Polyamid)
Schutzart (IP max. bei geeignetem Anschluss): IP65
Spannung min / Nennspannung: 110 V
Spannung max. / Nennspannung: 120 V
Gleichspannung: Ja
Batteriespannung: Ja
Elektrische Leistungsaufnahme min.: 3 W
Elektrische Leistungsaufnahme max.: 3 W
Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
Ventilfunktion: C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
Fluidischer Leitungsanschluss Anzahl: 3
Ventilfunktion Anzahl-Schaltstellungen: 2
Ventilfunktion Handbetätigung: Ja
Ventilfunktion Handbetätigung Art: Drehhebel
Ventilfunktion Handbetätigung Werkstoff: PA (Polyamid)
Ventilfunktion Handbetätigung Arretierung: Ja
Ventilfunktion Handbetätigung Schraubenschlitz: Ja

00303141 - Gerätesteckdose 16mm

Bürkert 3/2-Wege-Pneumatikventil, Typ 5470-C04,0-GM81-FS05-B0-BBH/DC-03, 136762, 4053913007280... mehr

Menü schließen

Bürkert 3/2-Wege-Pneumatikventil, Typ 5470-C04,0-GM81-FS05-B0-BBH/DC-03, 136762, 4053913007280

Die Ventile vom Typ 5470 bestehen aus einem Vorsteuer-Wippenmagnetventil vom Typ 6106 und einem Pneumatikventil. Im Gehäuse des Vorsteuerventils beugt sich ein kippbar gelagerter Anker, ähnlich einer Wippe. Er schaltet das Ventil. Die geringe Kippbewegung der Wippe ist verschleißfrei; eine Grundschmierung wird nicht benötigt. Typ 5470 R ist als 3/2- und 4/2-Wege-Ventil lieferbar. Die Ventile sind mittels Modulflansch einzeln anreihbar. Sie können mit den Anschlussmodulen zu Ventilblöcken zusammengerastet werden. Für die Arbeitsanschlüsse 2 und 4 existieren verschiedene Varianten.

Hervorzuheben:

Kompaktventil 3/2- und 4/2-Wege Ausführung
Anreihbar als Ventilblock
Geringe elektrische Leistungsaufnahme
Vielzahl pneumatischer Anschlüsse
Robuste Bauweise
